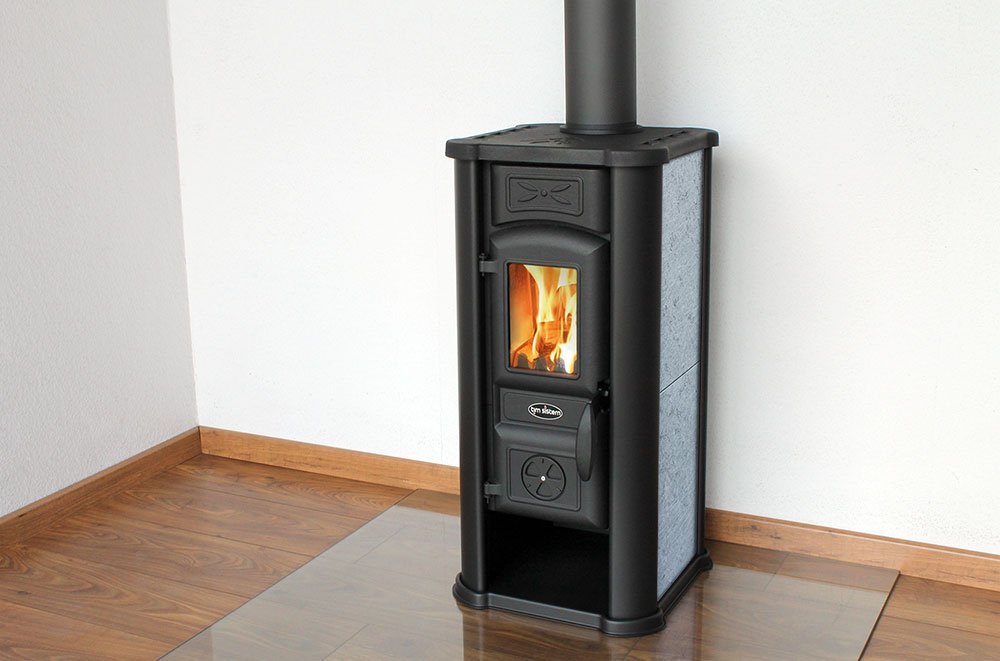

Kurzüberblick Specksteinofen Friedrich 5kW

hochwertiger Kompaktklasse-Ofen

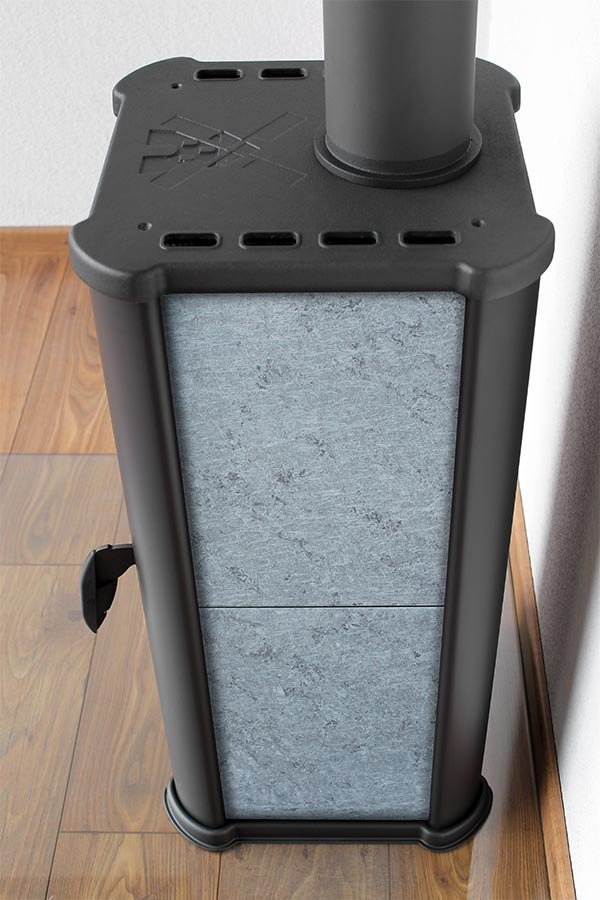

Seitenplatten aus italienischem Speckstein
hohe Funktionalität zum kleinen Preis
5kW Nennwärmeleistung
> 73,0 % Wirkungsgrad

Dokumente (als PDF)

Was macht den Specksteinofen Friedrich aus?

Der Specksteinofen Friedrich ist funktional und schick.
Die Seitenteile aus Speckstein sehen lebendig, ursprünglich und edel aus. Die Maserung mit ihren weichen Formen ist natürlich und einzigartig. Der Ofen ist hervorragend verarbeitet und lässt sich durch nützliche Bauteile wie die Gussmulde und den Rüttelrost ganz einfach bedienen.
Trotz seiner kompakten Bauform verfügt der Specksteinofen über sehr gute Heizeigenschaften. Die Natursteinplatten speichern die Wärme gleichmäßig und langanhaltend. Darüber hinaus ist es vorteilhaft, dass sich Speckstein nicht ganz so stark aufheizt wie Metall.
Der Friedrich Speckstein hat schon in mehreren Tausend Häusern und Wohnungen, Büros, Gartenhütten, Ateliers und Feriendomizilen einen Platz gefunden.
Den Friedrich gibt es übrigens auch mit Sandsteinverkleidung sowie farbenfrohen Metall- oder Keramikplatten.

Technische Daten

erfüllt die Anforderungen an Emissionsgrenzwerte sowie Mindestwirkungsgrad nach 1. Bundesimmisionsschutzverordnung Stufe 2
EN 13240 geprüft, CE-Zeichen vorhanden
5kW Nennwärmeleistung
Mindestabstand zu brennbaren Bauteilen: 35cm nach hinten, 35cm zur Seite, 80cm nach vorn
> 73,0 % Wirkungsgrad

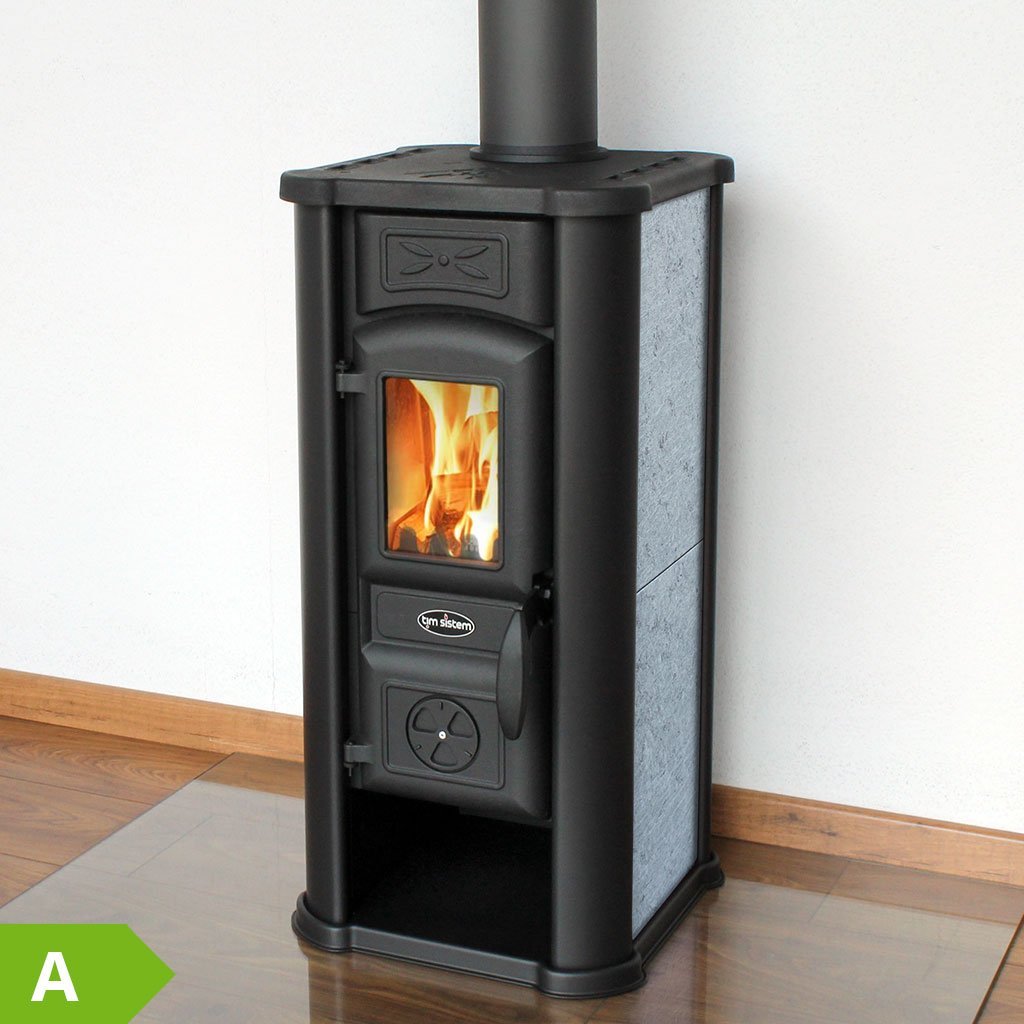

Energieeffizienzklasse A
Maximal aufzugebende Brennstoffmenge (auf einmal): 2,3 kg
Mittl. CO-Gehalt (bez. auf 13 % O²): < 1250 mg/m³
Staubemmision nach BimschV (bez. auf 13 % O2): < 40 mg/m³
Abgasmassenstrom [m]: 3,8 g/s
Mittlere Abgastemperatur: 224,0 °C
Förderdruck bei Nennwärmeleistung: 0,12 mbar/ 12 Pa
Geeignetes Brennmaterial: Scheitholz, Braunkohlebriketts
Feuerraumauskleidung: Vermiculite, Schamotte
Rostkonstruktion: Rüttelrost
Rohranschluss: oben

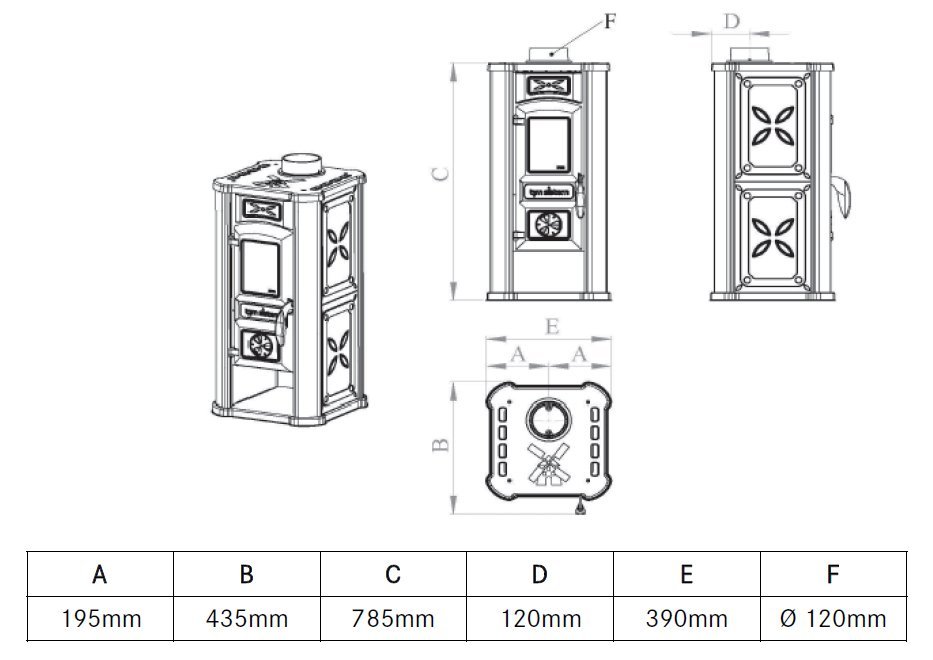

Maße

Abmessungen: 78,5 cm hoch, 39 cm breit, 43,5 cm tief
Größe des Feuerraums: 36 cm hoch x 20 cm breit x 25 cm tief
Scheitholzlänge max. (diagonal): ca. 32 cm
Gewicht: 66 kg
Rauchrohrdurchmesser: 120 mm
Haben Sie einen 150 mm Wandanschluss? Kein Problem:
Senotherm Rohrerweiterung Ø 120/150 mm schwarz
Senotherm Rohrerweiterung Ø 120/150 mm gussgrau

Weitere Informationen

Die Brennkammer des Specksteinofens „Friedrich“ ist an allen Seiten sorgfältig mit Vermiculite- und Schamottsteinen ausgemauert. Starke Temperaturschwankungen werden gedämpft und der Ofen wird geschützt.
Der Rüttelrost liegt deutlich niedriger als die Feuerraumöffnung. Ein Holzfang verhindert, dass Asche und Glut herausfallen. Brennmaterial kann somit bequem nachgelegt werden.
Gussmulde mit besonderer Formgebung: Durch die an den Ecken abgeschrägte, massive Gussmulde rutscht das eingelegte Brennmaterial optimal in die Mitte des Brennraums und verbleibt nicht in den „kalten“ Ecken de Feuerraums. Dies ermöglicht eine vollständige Verbrennung

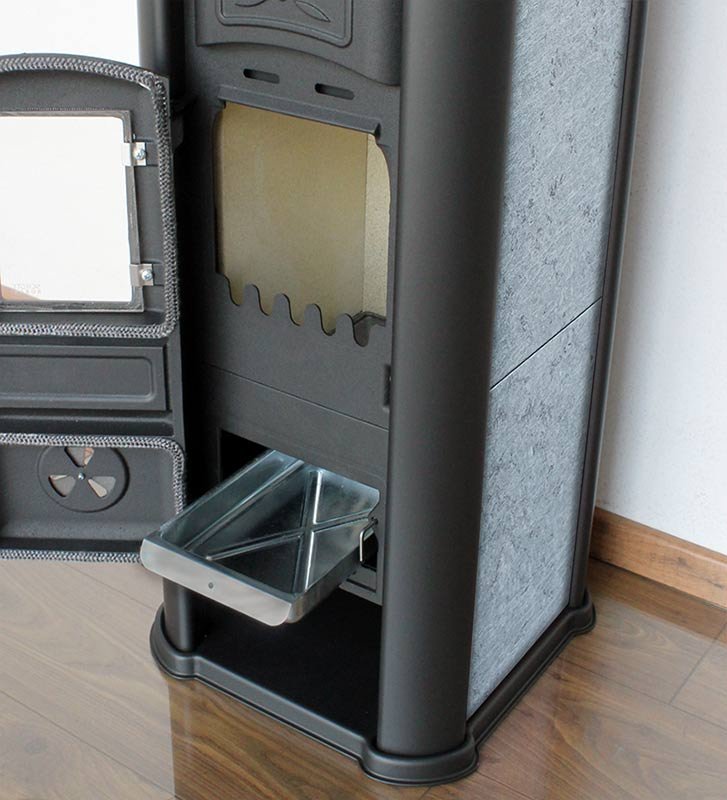

Der Kaminofen verfügt über einen herausnehmbaren Aschekasten, wodurch sich die Brennkammer unkompliziert und schnell reinigen lässt.

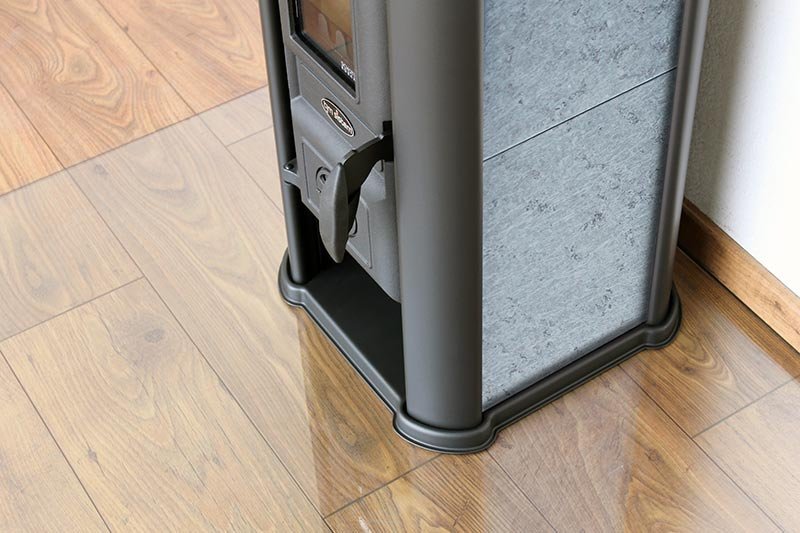

Rechts neben dem Aschenkasten befindet sich der Hebel für den Dreh-Rüttelrost. Mit diesem können Sie ganz einfach Asche und andere Rückstände in den Aschenkasten befördern, sodass die Luft weiterhin ungehindert nach oben in den Brennraum strömen kann.
Tür und Glasscheibe sind sorgfältig gedichtet. Der Ofen darf auch an mehrfachbelegten Schornsteinen angeschlossen werden. Die Sichtscheibe ist aus hitzebeständigem Glas von Schott gefertigt.
Der Ofen verfügt über ein ausgeklügeltes Luftströmungssystem, das eine kontinuierliche Verbrennung erlaubt und die Scheibe weitestgehend rußfrei hält. Der Abbrand erfolgt stets mit minimaler CO- und Feinstaubemmision sowie maximalem Wirkungsgrad.
Mit dem Flügelregler im unteren Teil der Tür kann kann die Primärluftzufuhr eingestellt werden (Ideal beim Anheizen).
Die Sekundärluft strömt von oben an der Sichtscheibe entlang und verhindert damit weitgehend Rußablagerungen (Scheibenspülung).
Im unteren Teil des Ofens befindet sich ein Fach für nicht brennbare Gegenstände. Niemals brennbares Material im unteren Fach des Ofens lagern!

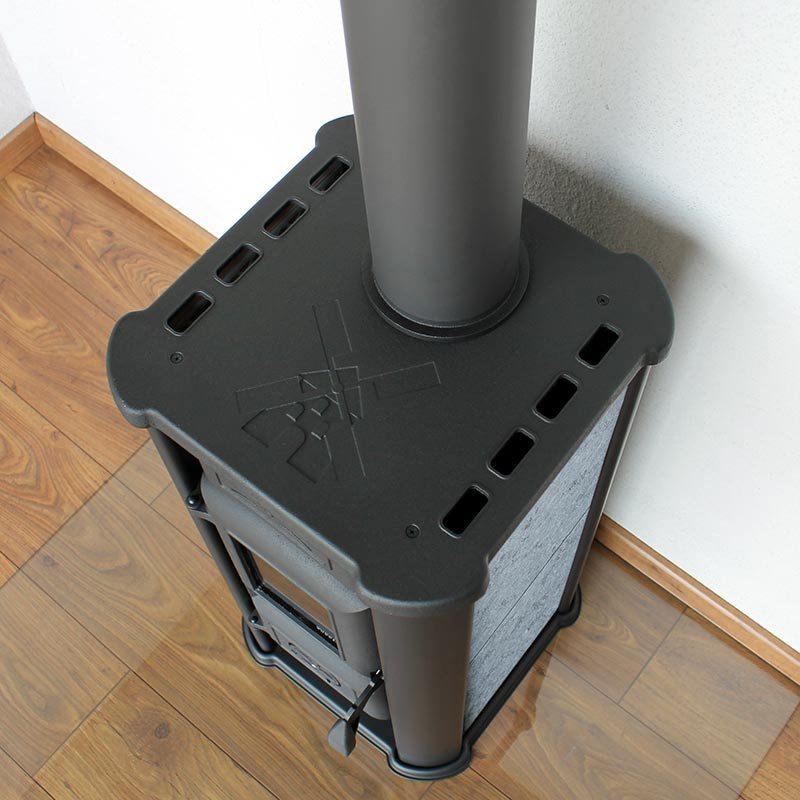

Durch Rauchrohranschluss nach oben kann der Ofen platzsparend im Raum aufgestellt werden. In der Gussplatte ist ein 120 mm Rauchrohranschluss integriert.

Konvektionsluft

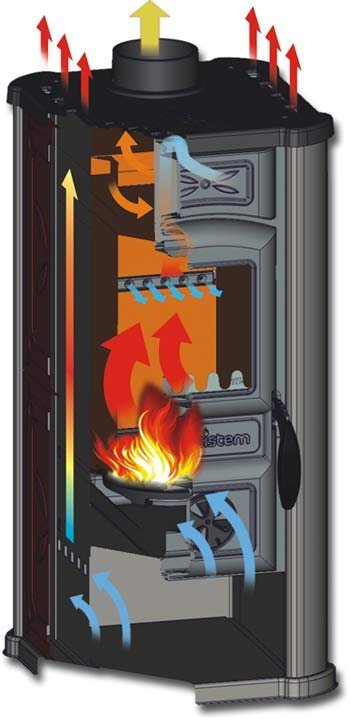

Der Friedrich mit Speckstein erwärmt den Raum sowohl durch direkte Strahlungswärme als auch durch einen Warmluftstrom. Unten im Ofen wird Luft in die Konvektionsluftschächte eingesaugt. Die Luft strömt an der heißen Verkleidung des Feuerraums sowie an diversen Wärmeableitblechen vorbei und wird erhitzt. Der warme Luftstrom steigt empor und strömt oben aus den Schlitzen heraus in den Wohnraum.
Die Kombination aus Konvektions- und Strahlungswärme schafft ein angenehmes Raumklima. Die bei der Verbrennung freigesetzte Wärme wird optimal in den Raum abgegeben anstatt durch den Schornstein nach draußen zu verschwinden.

Qualität vom Hersteller TIM SISTEM

TIM SISTEM ist ein Kaminofenhersteller mit langjähriger Erfahrung. In dem 2014 eröffneten modernen Produktionswerk in Osteuropa werden auf einer Fläche von über 7000m² qualitativ hochwertige Kaminöfen, Küchenherde sowie Ofenrohr hergestellt. TIM SISTEM fertigt mit ausgesuchten, formstabilen, hitzebeständigen Materialien und fortschrittlicher Technik. Dabei ist die Absicht des Herstellers, Funktionalität, zeitgemäßes Design und Effizienz optimal zu verbinden. Unsere Öfen von TIM SISTEM sind hervorragend verarbeitet, modern und dennoch erschwinglich. Der gesamte Fertigungsprozess erfolgt unter der Einhaltung europäischer Qualitäts- und Sicherheitsstandards. Alle unsere Modelle entsprechen den in Deutschland geltenden gesetzlichen Vorschriften.

Nennwärmeleistung und tatsächliche Heizleistung:

Die Nennwärmeleistung ist die mit einer vordefinierten Brennstoffmenge gemessene Leistung bei der CE-Zertifizierung des Ofens.
Diese beträgt für den Specksteinofen Friedrich 5kW. Die tatsächliche Heizleistung im Alltag kann aber je nach Brennstoffmenge natürlich davon abweichen.
- Beispiel 1: In einer Stunde wird 1 kg Holz mit einem Brennwert von 4 kWh/kg mit 73 % Wirkungsgrad verbrannt: Tatsächliche Heizleistung = 1 kg x 4 kWh/kg x 0,73 = 2,9 kWh
- Beispiel 2: In einer Stunde werden 2,1 kg Holz mit einem Brennwert von 4 kWh/kg mit 73 % Wirkungsgrad verbrannt: Tatsächliche Heizleistung = 1,7 kg x 4 kWh/kg x 0,73 = 5,0 kWh

Das passt garantiert: Unser 120 mm Ofenrohr

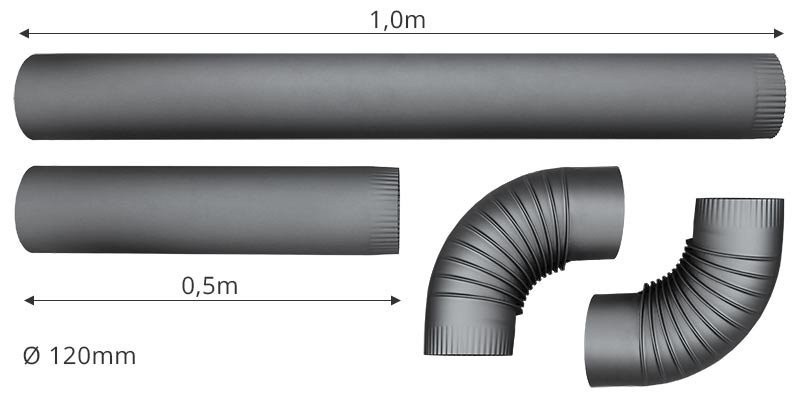

Zu diesem Ofen passt optimalerweise das vierteilige Ofenrohset von TIM SISTEM (120 mm). Einfach auf den leicht konischen Rohrstutzen des Friedrich aufstecken und fertig. Keine Kompatibilätsprobleme. Versandkostenfrei mitbestellen und losheizen.
Um das Maximum an Wärme herauszuholen, empfiehlt es sich, einen Rauchgaskühler/Abgaswärmetauscher einzubauen.
Wer das Ofenrohr individuell zusammenstellen möchte, kann das 120 mm Ofenrohr aus der Serie Senotherm verwenden. Lassen Sie sich hier nicht von der Bezeichnung „schwarz“ irritieren – das Ofenrohr ist in der Realität anthrazitfarben und passt farblich perfekt zum Ofen.

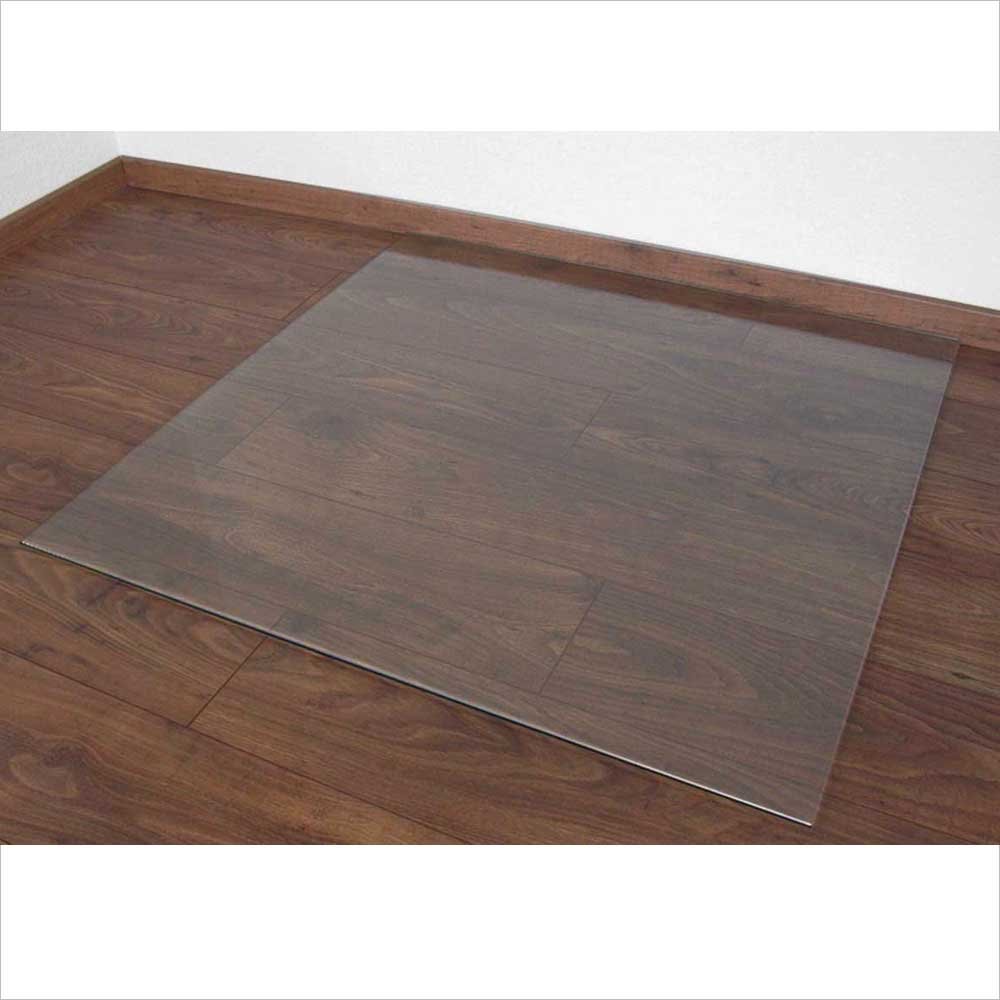

Schutz für Ihren Fußboden – Bodenplatten aus Glas ab 79 €

Eine Bodenplatte schützt Ihren Fußboden vor Funkenflug, Ruß, Asche und Schmutz.
Bei Holz- oder Teppichböden ist die Verwendung einer solchen Platte vorgeschrieben.
