Elida WF – Kaminofen wasserführend – 11 kW

Kurzüberblick Elida WF – Kaminofen wasserführend – 11kW

• zum Anschluss an das Heizungssystem
• Nennwärmeleistung 11kW (5kW Wasser, 6kW Luft)
• Verbrennungsluft-Automatik
• 136 kg schwer

Dokumente (als PDF)

Was macht den wasserführenden Kaminofen Elida WF aus?

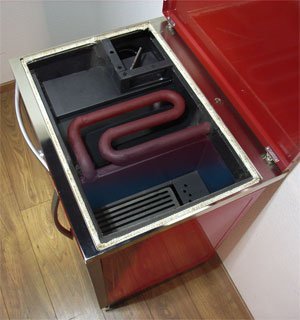

• Wärmetauscher mit besonders großer Oberfläche
• Das Wasser wird auf dem Weg von unten (blau) nach oben (rot) erhitzt.
• Bei Nennwärmeleistung werden 5kW an das Wasser des Heizungssystems abgegeben und 6kW in Form von erwärmter Luft und Strahlungswärme in den Raum.
• integrierter Zwei-Wege-Zugregler:Die Klappe oben kann mittels eines Hebels, den man in der Herdplatte einhängt geöffnet oder geschlossen werden. Im geschlossenen Zustand wird der Luftabzug begrenzt und die heiße Luft umströmt die Backröhre von 5 Seiten.
• empfohlene Brennstoffe: Braunkohlenbriketts

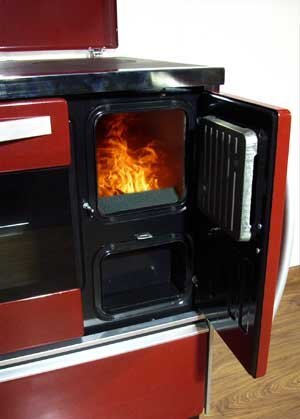

• Mittig zwischen beiden Türen sehen Sie den Hebel für den Rüttelrost. Mit diesem können Sie ganz einfach Asche und andere Rückstände in den Aschenkasten befördern, sodass die Luft weiterhin ungehindert nach oben in den Brennraum strömen kann.
• Die Tür rastet sauber ein und schließt dicht ab. Ein Federmechanismus schließt die Tür automatisch. Sie kann aber bei 90° eingerastet werden.
• elegantes Profil an den Seiten
• in der Herdplatte befindet sich ein herausnehmbarer Ring (Durchmesser 20cm)

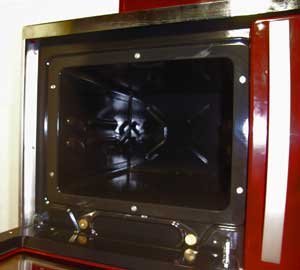

• die Wände der Backröhre sind hochwertig emailliert (hält ewig und ist einfach zu reiningen)
• Das Backblech (im Lieferumfang enthalten) wird für längs in den Ofen geschoben. Sie sehen auf dem Bild also die schmalere Seite des Blechs.
• Auf dem Thermometer können Sie bequem die Temperatur im Inneren der Backröhre ablesen
• Die Backröhre wird von 5 Seiten mit heißer Luft umspült – vollwertige Backfunktion!

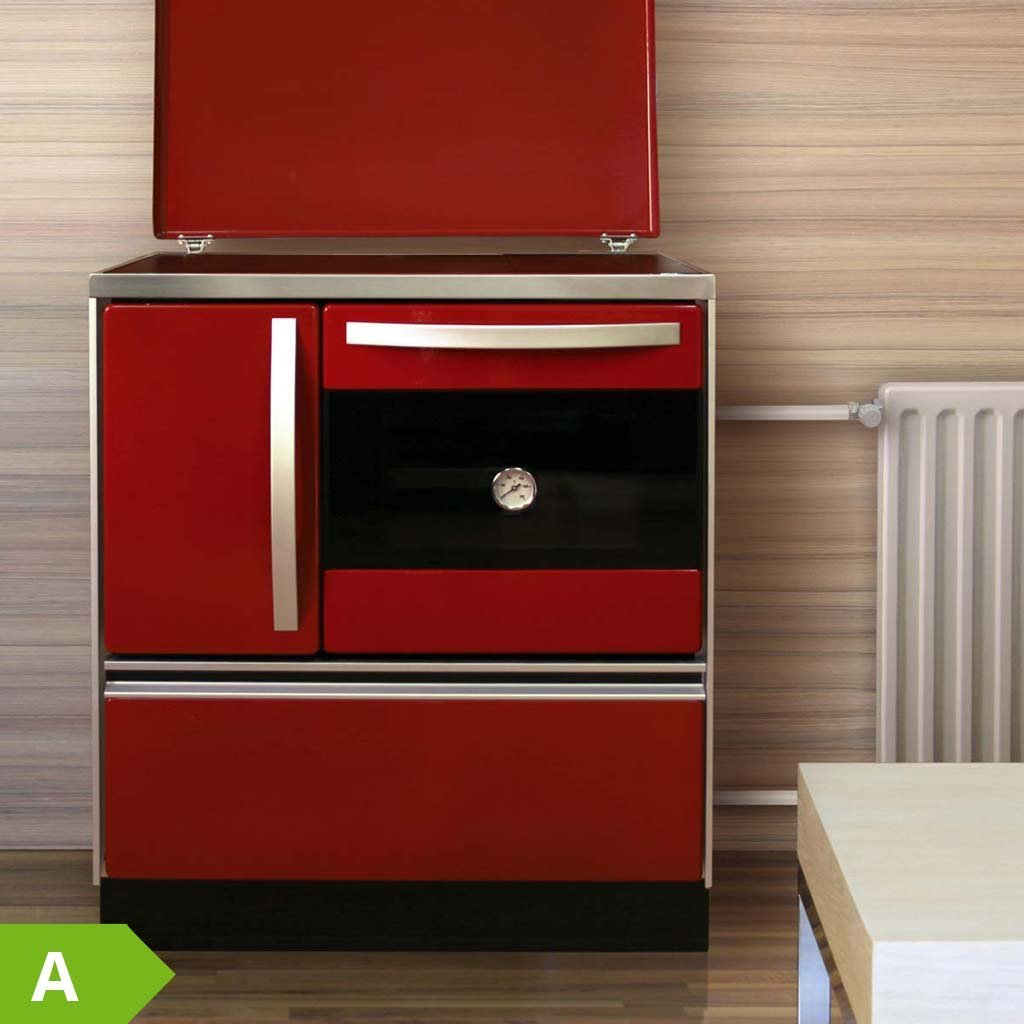

• Der Elida-WF passt perfekt ins gängige Küchenmaß.

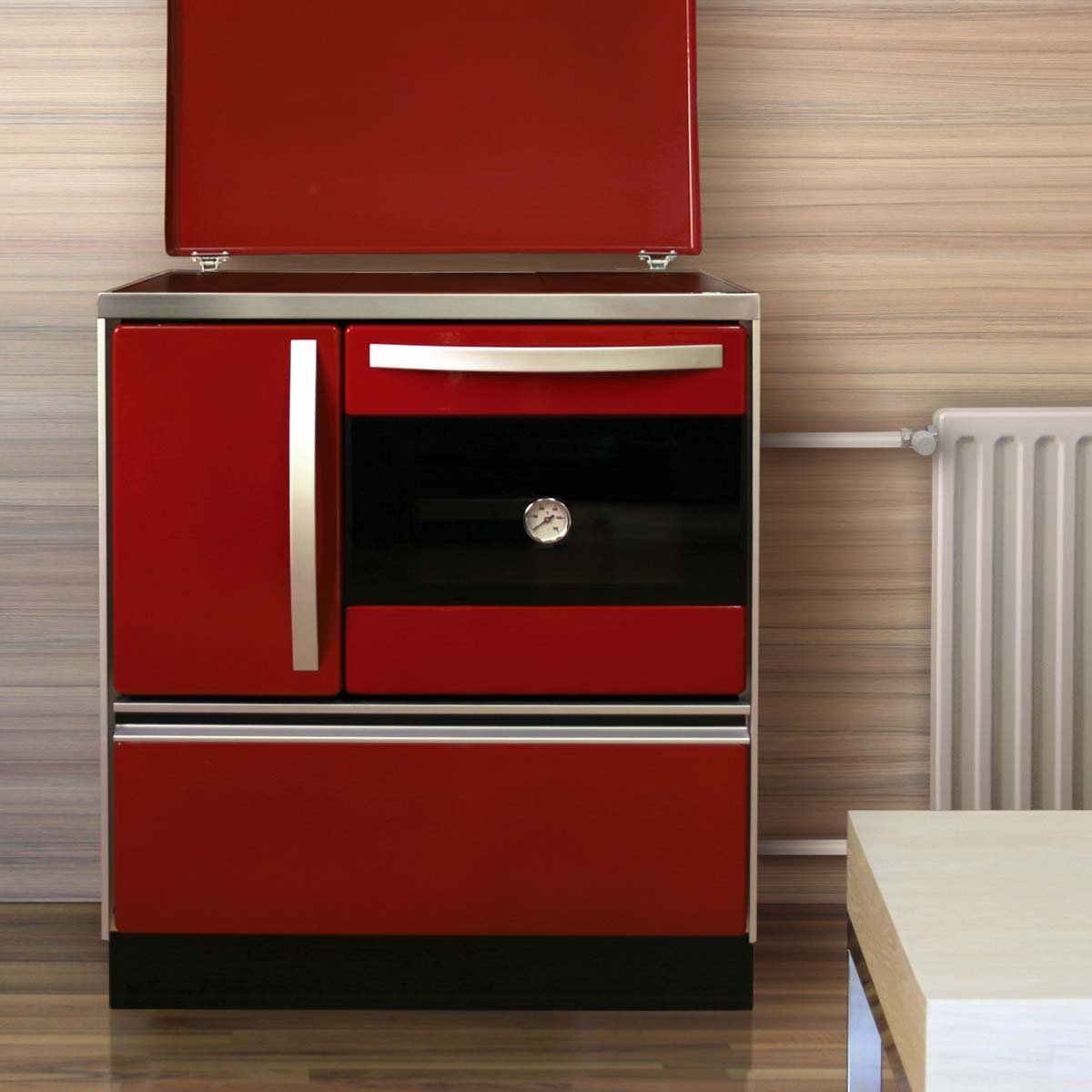

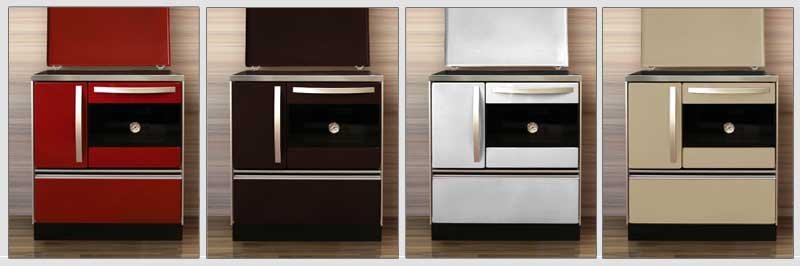

• Durch das moderne, schlichte Design und die Möglichkeit der individuellen Farbauswahl fügt sich der Ofen garantiert harmonisch in Ihre Räumlichkeiten ein.
• Rauchrohranschluss: 120 mm
  Haben Sie einen 150 mm Wandanschluss? Kein Problem:
  Senotherm Rohrerweiterung Ø 120/150 mm schwarz
  Senotherm Rohrerweiterung Ø 120/150 mm gussgrau
• Rohrabgang – Sie haben die Wahl:
  Der Ofen hat hinten einen 120 mm Rohrabgang. Zusätzlich gibt es einen Abgang an der Seite und einen direkt auf der Herdplatte. Der Abgang, den Sie nicht verwenden wollen wird mit einem farblich passenden Blech bzw. Gussteil verschlossen. (im Lieferumfang enthalten) Es gibt zwei Modelle: eines mit den Rohranschlüssen und Backröhre rechts, und eines mit Rohranschlüssen und Backröhre links. Bei beiden Modellen können Sie auch den hinteren Rohrabgang nutzen. Ein kurzer 120 mm Rohrstutzen für die Abgänge an der Seite und hinten, sowie ein passender Rohrstutzen aus Gusseisen für den Abgang von der Herdplatte sind im Lieferumfang enthalten.

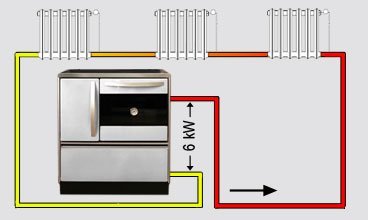

Heizkosten sparen mit Wasseranschluss

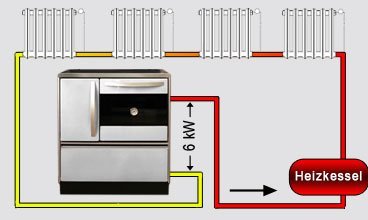

Dieser wasserführende Herd besitzt einen Wasser Zu- und Ablauf sowie einen Wärmetauscher. Zu- und Ablauf des Ofens (1″) werden an das Heizungssystem angeschlossen. Abgekühltes Heizungswasser fließt durch den Wärmetauscher in der Brennkammer und wird erhitzt. Das heiße Wasser fließt dann wieder in das Rohrnetz und damit in Heizkörper, Dusche, etc. Ihr Heizungskessel muss somit entweder weniger oder überhaupt gar kein Wasser mehr erhitzen. (besonders effektiv in der Übergangszeit!) Mit diesem Küchenherd vom Hersteller Juhnberg bringen Sie gemütliche Strahlungswärme direkt in Ihre Wohnung und heizen dazu auch noch kostensparend und umweltfreundlich.

Verbrennungsluft-Automatik

Über einen Drehschalter kann die Wärmeleistung des Juhnberg Elida-WF eingestellt werden. Der Ofen regelt nun in Abhängigkeit von der Temperatur entsprechend die Verbrennungsluftzufuhr über eine Klappe auf der Rückseite.
Messfühler kalt = mehr Luft, Messfühler warm = weniger Luft. Der Abbrand im Ofen erfolgt somit stets bei höchstmöglichem Wirkungsgrad und geringer CO-Emission.

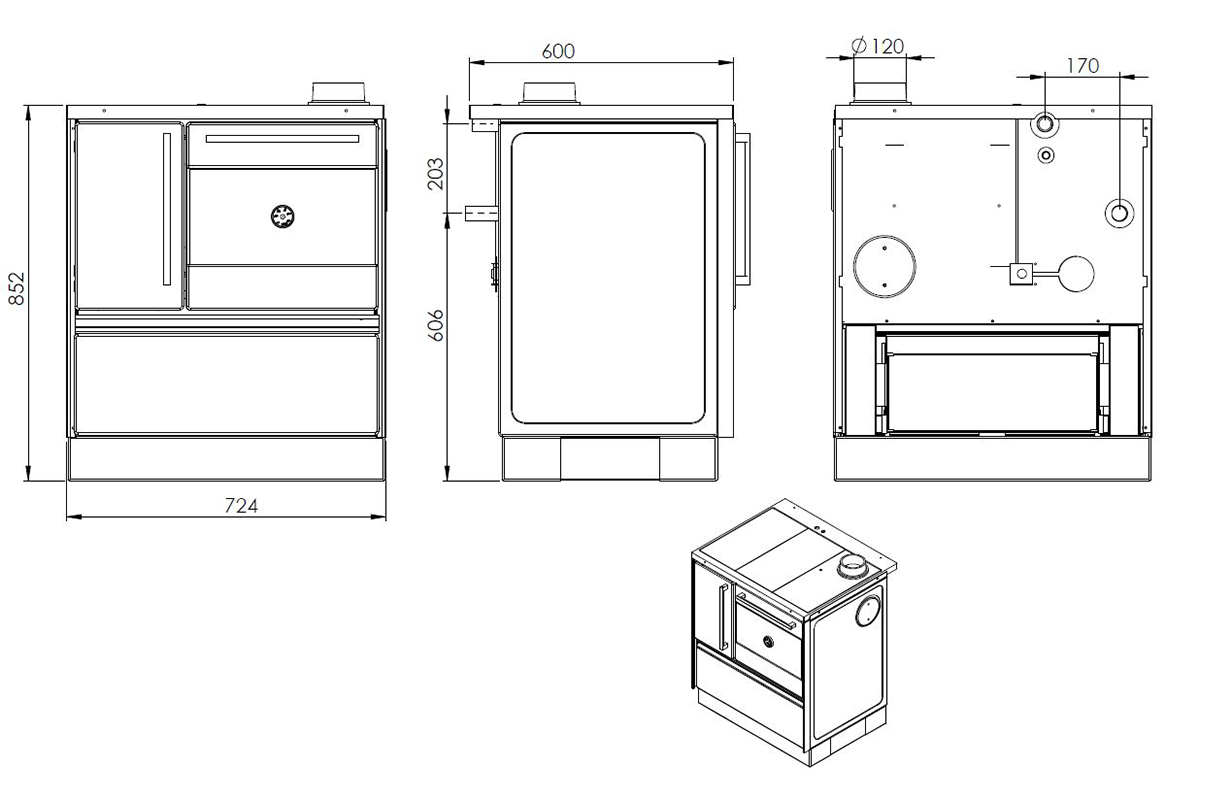

Abmessungen

• Maße: (B x H x T in mm): 724 x 852 x 600
• Maße des Brennraums: (B x H x T in mm): 180 x 270 x 470
• Maße d. Feuerraumöffnung: (B x H in mm): 170 x 180
• Maße der Backröhre: (B x H x T in mm) 350 x 270 x 470

Qualität vom Hersteller Elida-WF

• erfüllt die Anforderungen an Emissionsgrenzwerte sowie Mindestwirkungsgrad nach 1. Bundesimmisionsschutzverordnung Stufe 2.
• erfüllt die Anforderungen der Ökodesign Verordnung 2022 (EU) 2015/1185
• EN 12815 geprüft, CE-Zeichen vorhanden
• Juhnberg Qualitätsprodukte zeichnen sich durch die Verwendung ausgesuchter Materialien im Zusammenspiel mit guter Verarbeitung aus und werden Sie immer wieder auf ein Neues begeistern.
• bundesweite Ersatzteilversorgung

Weitere Informationen

• Der Korpus ist hochwertig mehrschicht-emailliert. Die Emaillie ist hitzebeständig, sieht auch in Jahren noch gut aus und ist einer herkömmlichen, preiswerteren Einbrennlackierung sicher vorzuziehen.
• fein ausgearbeitete Teile

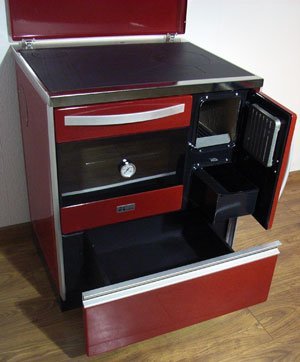

• praktisch: Der komplett herausnehmbare XXL-Aschenkasten nimmt 6,5 Liter Asche auf und muss seltener geleert werden.
• Backofenfenster aus hitzebeständigem Glas von Schott
• Der Ofen darf auch an mehrfachbelegten Schornsteinen angeschlossen werden.
• Die Abdeckung verfügt über einen Federmechanismus und kann bequem auf- und zugeklappt werden. Montage und Demontage sind mit einem Handgriff und ohne Werkzeug möglich.
• solide 136kg schwere Konstruktion aus Grauguss und Schmiedestahl, die Ihnen auch in vielen Jahren noch Freude bereiten wird

Technische Daten

• Mindestabstand zu brennbaren Bauteilen: 50cm nach hinten, 50cm zur Seite, 80cm nach vorn
• Der Ofen ist raumluftabhängig.
• Herd für feste Brennstoffe
• empfohlene Brennstoffe: Braunkohlenbriketts
• Nennwärmeleistung: 11kW (5kW Wasser, 6kW Luft)
• Energieeffizienzklasse: A
• Wirkungsgrad: > 75,0 %
• Der Ofen muss bei Inbetriebnahme an das Heizungssystem angeschlossen sein. Ein Betrieb ohne Wasseranschluss ist nicht möglich, da der Wärmetauscher sonst beschädigt würde.
